中国科大相干测风激光雷达系统研制取得重大突破

中国科学技术大学地球和空间科学学院教授薛向辉团队在相干测风激光雷达系统研制方面取得重大突破,首次实现空间分辨率3米、时间分辨率0.1秒的风场探测。据悉,这是迄今为止有报道的全球最高精度的风场连续探测。相关成果发表在国际知名光学期刊《光学快报》。

米级-亚秒级分辨率的大气风场探测在航空航天安全、高价值目标保障、数值天气预报等方面具有重大意义,但高时空分辨的连续风场观测对激光雷达仍是一个挑战。比如,为获取3米和0.1秒时空分辨率的风场观测结果,需要将现有激光雷达信号检测灵敏度提高2个数量级以上。

▲ 图 1 3 米距离分辨率相干测风雷达实验装置:(a) 实验装置实物;(b) 白天观测;(c) 夜间观测;(d) 光学系统及电路控制示意图;(e) 连续 5 分钟观测的阵风结构图(时间分辨率为 1 秒)。

为了实现“看的远、看的细,测的快、测的准”的高时空分辨测风激光雷达,团队通过在激光光源、光学收发系统、高速数据采集电路和数据处理算法上对激光雷达进行全面优化,并在时频分析、脉冲编码基础上提出一种新的反演算法,大大提高了风场反演精度和稳健性,最终实现了一套全国产化的“产品级”测试样机。

▲ 图 2 高铁尾流风场结构观测及模拟结果:(a) 雷达观测的 0.1 秒分辨率尾流中风场结构图;(b) 基于 CCM + 模拟的 300km / h 运行列车的尾流风场结构。

据介绍,雷达样机工作波长为1550.1纳米,具有人眼安全、设备轻便(整装设备40公斤)、工作稳定、环境适应性强等特点。

测风激光雷达的封装样机 。课题组供图

通过外场对比试验,该雷达样机风场观测结果与定标设备对比误差小于0.5米每秒。

为进一步测试雷达观测性能和环境适应性,团队在安徽省宿州市高铁站实地测量了高速列车尾流中的风场结构。雷达在无人值守下连续稳定工作超过100小时,获得了3米和0.1秒高时空分辨率下的350公里每小时的高铁尾流连续观测,并首次利用激光雷达捕捉到高铁尾流中类似于冯卡门涡街的风场结构,与计算流体力学模拟结果高度一致。

审稿人认为,“观测结果是引人注目和印象深刻的”、“迄今为止首次实现连续观测的高分辨率结果”。



来源 : 新安晚报 发布时间 : 2022-07-08

国玉科技:“激光+智能”打入苹果产业链

6月15日,广东国玉科技股份有限公司总经理张洪鑫接待了一批客人。他们来自联想集团,希望与国玉科技开展长期合作。

激光产品因其高能量、高精度、高方向性的特点,被广泛用于3C产品的框架焊接、精密切割和溯源打标。联想集团苦寻三年,终于找到了符合技术要求的国玉科技。

成立于2015年的国玉科技,走过艰难的创业初期,短短数年就在高手如云的激光设备行业独辟蹊径,成功打入苹果、META、联想等知名企业产业链,迎来业绩高速增长。即便在众多企业感觉生意难做的今年,国玉科技前五个月的营收就达到去年全年水平。

国玉科技总经理张洪鑫(左一)向调研组介绍核心技术产品。/佛山日报见习记者刘公平摄

从苹果供应商拿到“第一桶金”


2015年,在大型激光企业从业多年的张洪鑫准备自主创业,在珠三角各大城市考察一圈后,最终决定将国玉科技落户顺德区北滘镇。

在张洪鑫看来,初创企业最重要的是保持人才队伍稳定。“佛山是岭南文化发源地之一,房价极具性价比,拥有良好的安居置业环境,无疑能让人才安心创新创业。” 张洪鑫说,佛山是制造业大市,在美的集团等龙头企业带动下,北滘形成了完善的制造业产业链和生态体系,有利于让初创企业接触更多客户、开拓更多业务。

万事开头难。张洪鑫至今记得,创业之初不时为下一个月的员工工资发愁。作为主要技术负责人的张洪鑫不得不经常跑市场找订单。

激光切割、激光焊接、激光打标设备领域企业不少,如何才能从激烈市场竞争中脱颖而出?国玉科技看到客户日渐增长的智能化需求,果断跳出单纯做激光设备的小圈圈,立志做工业激光自动化核心解决方案提供商,增加软件与自动化人才,与百度人工智能等合作,开发智能视觉系统、激光智能综合设备。“激光+智能”的精准定位,构筑起企业核心竞争力。

2016年的一天,张洪鑫拿着产品方案去拜访一个苹果公司的供应商。该供应商厂区极大、内部又没有通勤车。他冒着烈日,从大门徒步1.8公里去到采购部办公室,全程汗如雨下。

凭着过硬的技术,国玉科技成功拿到该苹果供应商的供货资格,为企业带来真正意义上的“第一桶金”。看到转过来的款项,张洪鑫终于稍稍松了一口气。

持续创新才能持续领跑


在国玉科技的展厅,有一台目前世界上销售数量最多的VR头盔,带上它可以让人沉浸式体验各种场景。这款设备对于镜片薄膜的制作要求极为严苛,需要如手术刀般精准切割。这没有难倒国玉科技,这款设备的中国代工厂也选用了国玉科技的激光设备。

随着3C电子行业的迅速发展,3C电子产品朝着高度集成和超高精密的方向升级,产品内的组件越来越精细,精密度和电子集成度要求也越来越高。

国玉科技生产的激光焊接机、VR偏光膜激光切割机、光学玻璃切割机等激光自动化设备,解决了3C电子行业制造过程中出现的很多难题。目前,国玉科技的客户包括日腾、富士康、捷普等。

张洪鑫懂得,持续加大技术创新,才能持续领跑。“在实验室里的6套设备,大概就投入了1000多万元。”他介绍,每年国玉科技的科研费用占了营收的5%以上。

半导体也是国玉科技重点布局的领域。国玉科技已经能够提供不同类型的激光设备,应用到半导体制程中,包括MiniLED切割、晶圆分选、芯片检测以及图案化柔性电路板、IC基板和半导体器件加工应用等。

2021年,国玉科技联手合作伙伴运用激光工艺成功研发了第一款三代半导体沉底材料加工设备。

布局新能源电池市场

彰显“舍得之道”


走进国玉科技的生产车间,调研组看到,技术人员正在熟练地操纵着机器人手臂,测试一款氢能电池激光焊接设备。

在新能源电池领域,国玉科技的电池激光焊接系统已被多家知名电池制造商采购,广泛用于电芯外壳、密封钉、软连接、防爆阀和电池模块等焊接。在特斯拉等新能源汽车身上,都有着国玉科技产品的功劳。

国玉科技的技术人员正在测试一款电动车电机的焊接设备。/佛山日报记者吕金生摄

2018年,国玉科技加速切到新能源的赛道上,除了持续深耕锂电池设备,同时还布局其他清洁能源电池设备。

张洪鑫发现,锂电池发展已经有二十多年,市场十分成熟且竞争异常激烈,想抢占这块蛋糕需要投入更大的成本;其他清洁能源方面,例如氢能电池则是战略性新兴产业,还有很大的潜力和空间。

目前,氢能电池主要有石墨双极板和金属双极板两种技术路线。国玉科技坚持创新,不断突破技术瓶颈,如今两种技术路线中的电堆生产都可以采用国玉科技开发的电堆自动绑带焊接机。

正是这种对市场需求与竞争形势的快速分析响应,让国玉科技在近年错综复杂的经济大环境下仍实现逆势增长。今年前五个月的营收已超去年全年,今年全年有望实现50%增长。张洪鑫表示,虽然新能源汽车的购车补贴力度慢慢在退坡,但是市场需求仍在急剧扩大,因此国玉科技对未来发展充满了信心。

国玉科技高管与调研组合影。/佛山日报见习记者刘公平摄

“利舍人聚,名舍品现,己舍玉成;沉得住气,弯得下腰,抬得起头。”在国玉科技的大堂,24个大字熠熠生辉。正是懂得“舍得之道”,国玉科技才能网聚人才,潜心研发,匠心制造,跨过创业死亡谷,迎来发展的春天。


来源 : 佛山日报 发布时间 : 2022-07-06

“卡脖子”技术迎突破,华创鸿度创新研发超快激光器

安徽华创鸿度光电科技有限公司(下文简称华创鸿度)开发120W红外皮秒(输出激光的脉冲宽度在10⁻¹²s)大功率超快固体激光器。目前该激光器已投入量产使用。


创新驱动发展

打破国外技术垄断


华创鸿度称,超快激光加工技术与传统机械加工技术相比,具有热影响区域小、加工精密度高、加工速度快、无噪声、无污染等显著优点,可对形状复杂的精密仪器微小零件进行加工。该公司研发生产的超快固体激光器,在晶圆、显示屏、蓝宝石、太阳能覆膜的切割以及新能源汽车电池原材料加工等领域应用广泛。


图| 安徽华创鸿度公司科研人员正在对大功率皮秒级激光设备进行检测

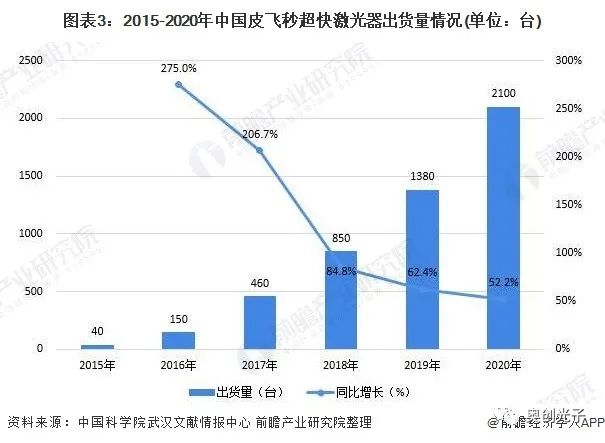

大功率超快固体激光器是相对中低功率固体激光器而言的,当前阶段业界将功率超过70W的产品定义为大功率超快固体激光器,而该需求则长期依赖进口。

当前激光业界将功率超过70W的产品定义为大功率超快固体激光器,主要板式有三种,“碟片式”“多极棒”和板条式。其中,国外长久垄断“碟片式”技术,而“多级棒”无法实现破百功率输出。华创鸿度历时三年,利用“超高增益板条式集成放大技术”,开发120W红外皮秒大功率超快固体激光器,突破了技术瓶颈,打破了长久以来的国外技术垄断。

加大研发力度

不断提高产品附加值


华创鸿度现有5000平方米的专业研发生产基地,具有满足激光器生产、研发所需的专业洁净车间和工艺测试车间。公司研发团队成员包括毕业于中科大的专业技术人才与中科院专家。


图| 安徽华创鸿度公司科研人员正在对大功率皮秒级激光设备进行检测

近年来,华创鸿度自主研发的StarLight系列工业级超快固体激光器,凭借平均功率高、单脉冲能量大、能满足精细加工需求等特点,有着巨大市场应用前景;MIR系列中红外激光器通过军用标准测试,能应用于高低温和振动环境等场景,在光电对抗、测距、测风等军事领域有广泛应用。截至目前,企业拥有授权专利13件,其中发明专利5件。

2020年,starlight系列大功率产品首次参展上海光博会,开始承接军用激光器项目,集中优势研发力量,同年11月入驻“中国声谷”;2021年,企业入库全国科技型中小企业,同年获“创客中国”安徽省中小企业创新创业大赛企业组二等奖、首届“全球科大人创新创业大赛”百强,通过国家科技部火炬中心“高新技术企业”认定。



来源 : 庐阳发布、光豆 发布时间 : 2022-07-05

用于激光雷达的高性能多结VCSEL芯片的研究

01

背景介绍



近年来,随着激光雷达(LiDAR)技术的发展,VCSEL阵列光源,由于其低制造成本、小温漂系数、易于二维集成的优势,越来越受到激光雷达应用市场的关注。首先,使用特殊的结构和工艺设计,VCSEL阵列可以实现更高的功率密度和更低的发散角,以满足激光雷达长距离应用的发展需求,利用多结VCSEL技术是产品实现更高效率、更高功率密度的关键。其次,使用特殊的结构设计,如优化氧化层的位置、厚度、Al组分,发散角性能可以进一步优化。最后,更高的填充因子意味着更小的芯粒面积,也有利于更高的输出功率密度。考虑到纳秒级的短脉冲测试条件,VCSEL阵列的热积累可以忽略。大的氧化孔径和小的周期尺寸也可以用于提高填充因子。


本文中,通过优化外延结构设计和制造工艺的VCSEL阵列可以实现高功率密度和低发散角。在晶圆级100Hz 10us的宽脉冲测试条件下,VCSEL阵列的能量转换效率峰值高达59.7%,斜率效率高达8.3W/A。另外,在器件级10KHz 10ns短脉冲测试条件下,VCSEL阵列可以实现高于110W的峰值功率输出,对应的功率密度高于1800W/mm2,发散角达到21°。


02

高光束质量的多结VCSEL阵列设计

2.1

应用需求


激光雷达是一种利用激光成像技术进行精准距离量测的技术,被认为是智能驾驶、3D传感等领域最重要的探测技术之一。随着探测距离的增加,点云(Point Cloud)密度随之降低,分辨率也会受到限制。为了实现远距离3D扫屏的重建,就需要具有更高功率密度、更低发散角的高质量激光光束。


设计理念如图1所示。使用纳秒级短脉冲测试,具有小发散角的多结VCSEL阵列为激光雷达的应用提供了一个极佳的平台。基于此理念,我们设计并制造了世界领先的多结VCSEL阵列(5/6/8结),并利用特殊的氧化层和填充因子设计来实现更高功率密度和更低的发散角性能。



图 1. 激光雷达光源探测示意图,左为常规,右为更高功率密度、更小发散角优化结果。


2.2

器件光电性能


2.2.1  效率优化


为了提高能量转换效率(PCE)和斜率效率(SE),通过多个有源区的堆叠,可以增大器件的增益体积。我们的多结结构设计中,利用了低串阻、低吸收的隧道结设计,并利用了外延层厚度精准控制技术实现增益介质与增益光场的对准。6结VCSEL阵列的结构示意图和等效电路图如图2所示。



图 2.6结VCSEL结构示意图和等效电路模型。


2.2.2  发散角优化


对于传统的多结VCSEL阵列,发散角会随着隧道结和量子阱数量的增多而变大。基于文献报道和我们的仿真实验结果,VCSEL阵列的发散角会受到氧化层指标的影响,如位置、厚度、Al组分和数量等因素,如图3所示。图3a给出了传统6结VCSEL的结构示意图,上述氧化层指标影响到“纤芯”(中心区域)和“包层”(氧化区域)的有效折射率差值。另外,引入了不同位置的增益损耗比,基横模和高阶横模的分布位置也会发生变化。尽量扩大基横模的占比,有利于发散角的优化。



图 3.发散角优化机理。(a)传统6结VCSEL的结构图,(b)针对发散角性能的优化结构。


2.2.3  填充分子优化


填充因子定义为总发光窗口面积除以总发光面积。总发光窗口面积取决于每个发光孔的氧化孔径,总发光面积取决于光束阵列的外径。



公式1


其中F是填充因子,r是氧化孔径的半径,N是发光点数量,AL是总发光面积的长,Aw是总发光面积的宽。



公式2


其中J是电流密度,Io是工作电流。


从公式1和2可知,对于给定的总发光面积,低的填充因子会导致较高的电流密度,会导致器件工作在高电流密度模式。在此工作模式下,损坏的可能性会增大,影响器件可靠性。第二,高的电流密度,更容易出现增益饱和现象,尽管低于激光雷达的实际工作电流,但是转换效率和斜率效率也会受到影响。第三,高的填充因子,会降低器件串阻,可以为驱动电路板的电压限制提供更大的空间。我们调整氧化孔径的尺寸,台面尺寸和发光阵列的周期,以实现高填充因子的VCSEL阵列版图,如图4c所示。图4中,从a,b到c,填充因子依次分别为27.0%,42.0%和48.8%。



图 4.填充因子优化机理。a)填充因子为27.0%的版图设计,b)填充因子为42.0%的版图设计,c)填充因子为48.8%的版图设计。


2.3

工艺流片


流片工艺如图5所示。

a. GaAs基底上的外延生长。

b. 背面Ti和SiN的应力补偿。P型接触金属被沉积在p+金属层的表面。

c. 干法刻蚀产生台面。

d. 氧化炉管进行氧化工艺。

e. PECVD生长SiN钝化层。

f. ICP-RIE刻蚀形成电流注入通孔。

g. 种子金沉积和金电镀用于电流注入。

h. 研磨抛光衬底后,N型接触金属被沉积在N侧。



图 5.工艺流程图。





03

不同设计的结果讨论

3.1

高效率


我们针对5/6/8结的VCSEL阵列完成流片工艺。图6给出了100Hz 10us脉冲电流驱动下的5/6/8结VCSEL阵列的对比。随着更多结数的设计,斜率效率从4.9W/A,提升到5.9W/A,最终提升到8.3W/A,如图6a所示。最大转换效率从48.7%,提升到56.5%,最终提升到59.7%,如图6b所示。



图6.100Hz 10us脉冲电流驱动下的5/6/8结VCSEL阵列LI和PCE曲线。a)LI曲线,b)PCE曲线。



3.2

低发散角


为了证明基于不同氧化层位置的发散角优化设计,我们增大了波导层厚度,保证氧化层和有源区的光学距离为0.25lambda,0.75lambda,和1.25lambda。如图7所示,使用10kHz 10ns短脉冲测试条件,发散角分别优化至27.9°、26.6°和24.6°。




图7.短脉冲驱动下不同氧化层位置对发散角的影响。




3.3

高填充因子


针对图4中的a/b/c三种结构,我们进行了5结的VCSEL阵列流片。并根据不同的台面尺寸实现不同的氧化孔径。考虑到给定的VCSEL阵列布局,图8a中给出了8um/10um/12um氧化孔径下的LI曲线。在10kHz 10ns短脉冲测试条件下,使用小的氧化孔径,如8um,由于相对较大的电流密度,斜率效率降低。另外,针对不同填充因子设计的A,B,C结构,其LI曲线如图8b所示。在一定范围内,斜率效率会随着填充因子的提高而提高。



图8.不同填充因子设计的LI性能对比。a)不同氧化孔径尺寸下的LI曲线,b)不同填充因子版图设计A、B、C的LI曲线。


04

高性能8结VCSEL阵列和高量产能力




4.1

优化后8结VCSEL阵列的性能


综合上述优化机理,我们实现了具有高功率密度、高斜率效率、低发散角的8结VCSEL阵列。其性能测试条件为10kHz 10ns短脉冲测试。如图9a所示,15A的驱动电流下,输出总功率为112W,功率密度超过1800W/mm2,转换效率为21%。同时,其远场分布图如图9c所示,发散角性能如图9d所示,小于21°。



图9.8结VCSEL阵列的短脉冲测试性能。a)LIV曲线,b)光谱曲线,c)远场光斑的CCD图像,d)远场光斑强度分布。


考虑到纳秒测试条件,器件的热累积可以忽略。为了研究不同温度下的阵列性能,我们使用了TEC提供从30C到80C的环境温度。10kHz 10ns短脉冲测试中,LI、FF和光谱性能如图10所示。图10a展现了8结VCSEL阵列极高的稳定性。在工作条件15A下,其功率波动范围小于8%,如图10b所示。波长随温度漂移的曲线如图10c所示,系数为0.07nm/C,如图10d所示。



图10. 8结VCSEL阵列的变温性能。a)不同温度下的LI曲线,b)功率随温度变化曲线,c)光谱随温度变化曲线,d)波长漂移与温度关系。

4.2

 VCSEL芯片的高量产能力


目标激光雷达产品,图11给出了6吋晶圆上能量转换效率和波长分布的均匀性,显示了苏州长光华芯光电技术股份有限公司6吋生产线极好的量产控制能力。图11a表明,超过95%的器件工作状态下的能量转换效率介于54%和58%之间。图11b表明,超过95%的器件工作状态下的波长分布介于935nm和945nm之间。



图11.6吋晶圆VCSEL阵列的均匀性。a)PCE Map,b)波长Map。

05

总结


本文设计并制造了用于激光雷达应用的高能量密度和低发散角的多结VCSEL阵列,优化后的最大能量转换效率为59.7%,斜率效率8.3W/A。测试条件为100Hz 10us宽脉宽驱动。对于8结VCSEL阵列产品,10kHz 10ns短脉冲驱动15A的工作电流下,其功率密度高达1800W/mm2,发散角小于21°(1/e2)。针对波长、能量密度、发散角和其他主要性能参数,可以随客户需求进行定制服务。
